麗寶空橋

麗寶空橋

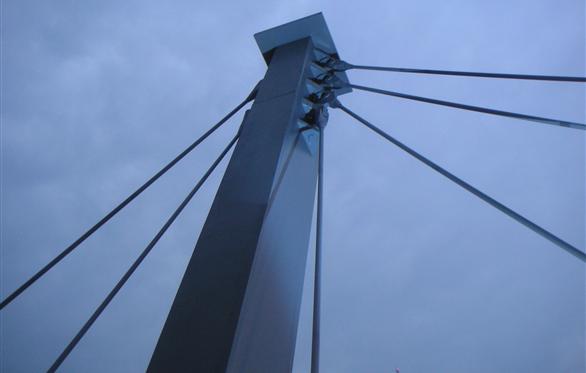

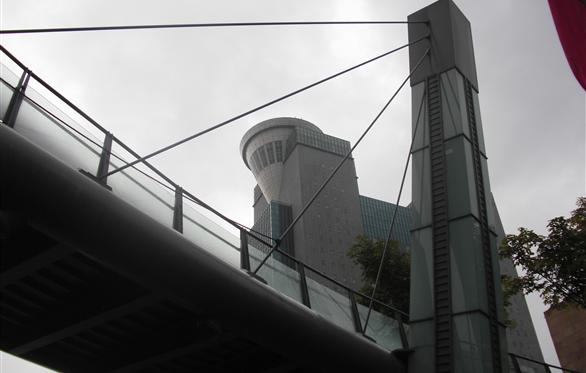

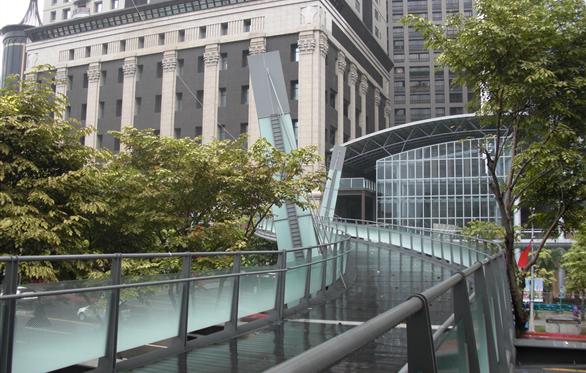

新北市新板特區內跨越新站路由麗寶集團建造的S型人行空橋，耗資5千萬元，完工後捐贈給市府提供行人使用。這座空橋連接麗寶集團大廈與旁邊的遠百購物中心，造型相當優美，而兩端柱頭分別以6之VSL CT Stressbar與S型橋面銜接。



本工程採用之高拉力鋼棒為VSL CT Stressbar，標稱直徑為36與40mm。極限抗拉荷重分別為1,050KN (約106ton及295KN (約131ton)，兩端車牙，以供續接及錨錠使用。

所安裝的VSL鋼棒系統，包括鋼棒本身、續接器(coupler)、叉型接頭(forked clevis)及插銷(clevis pin)等配件。



鋼棒在噴砂塗裝完畢後依設計長度配合吊車與人力進行倉庫預組，再運送到現場以吊車安裝。

工地吊裝前應詳細確認上下固定端之位置及實際之距離、高程等數據；而鋼構橋面與主拱孔位及構件設計時，需考量鋼棒貫穿時所需角度、空間、施工誤差，以及鋼橋本身變形與預拱值，以免造成現場鋼棒無法吊裝之情事發生。

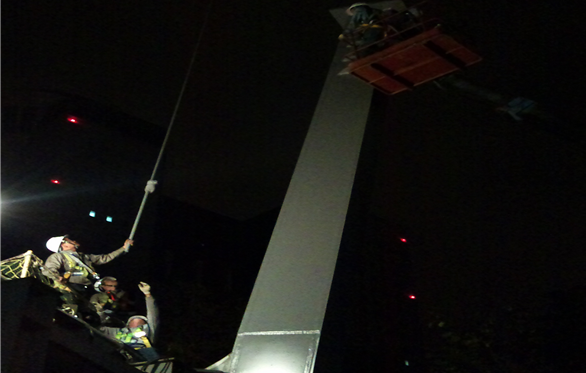

引導高拉力鋼棒下端先行進入橋面孔位，並於孔位周圍安置適當保護軟材減少面漆刮傷，再緩緩將鋼棒倒向柱頭，鋼棒上端到達定未後調整叉型接頭角度，拉升至定位後打入插銷並鎖入上下端配件。



最後待橋面完成後，高拉力鋼棒施拉端(下端)以千斤頂依設計順序與力量進行施拉與紀錄，並於施拉完成確認無誤後以高速砂輪機切除多餘長度。

VSL鋼棒系統安裝工程開始於2010年3月，並於2010年6月完成。
