甲山林水立方案

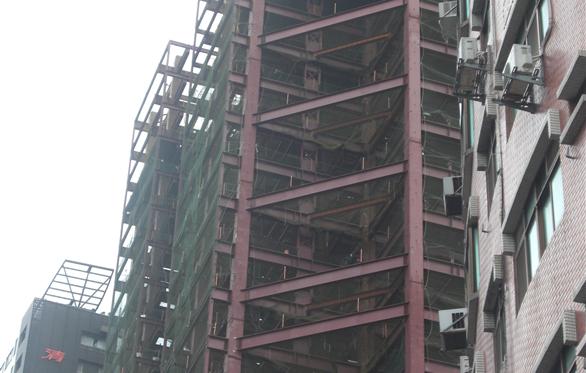

水立方，SC建築豪宅，位於新北市淡水區登輝大道，基地面積約1084坪，地上為41層，地下6層， VSL-SRI 制振系統設計安裝於17~31樓，每層樓2組，共計30組。

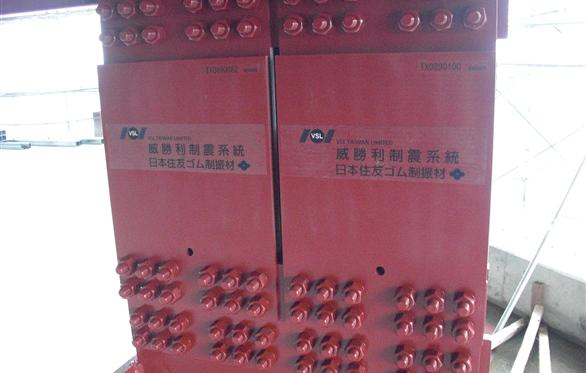

本案制振系統屬”黏彈性阻尼器”的一種，主要材料為日本住友橡膠SRI所研發而出的高阻尼橡膠材，利用”黏彈性材料”的特性，藉由剪力變形來消散能量。並以此做為阻尼基本單元，可配合結構設計需求彈性調整使用數量及尺寸。



本案制振系統採用以壁式型式，每組制震系統採4個阻尼基本單元。上下以H型鋼直接與鋼樑相接。



VSL規劃制振壁數量時，以最高制振效能，可提升抗震或抗風的需求組數，或C/P(效能/組數)最高值，可發揮制振效能最佳時的組數為建議值。

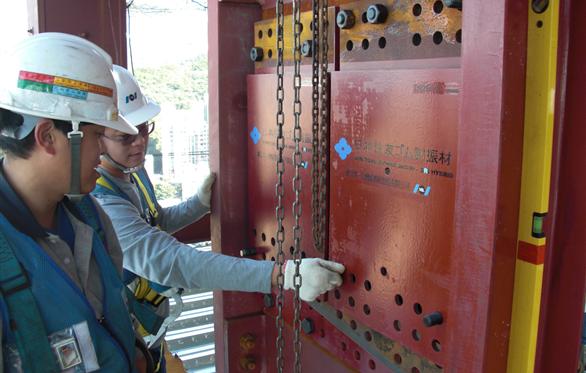

上端鋼樑接頭於工廠固接於鋼樑，假固定板與下端鋼樑接頭於地面與上端鋼樑接頭連結後一起吊裝。吊裝完成後進行制振系統位置微調並鎖固假固定螺絲。確認無誤後施作下端連接板與鋼樑之電銲固接作業。待日後該樓層樓板澆置完成後進場拆除假固定板，並安裝高阻尼橡膠制振單元。最後進行清潔及補漆工程，完成制振系統安裝。



制振系統安裝工程開始於2011年10月，預估於2012年9月完成。
